P系列直通单座调节阀
该系列产品有顶部导向型和套筒导向型两种结构，阀体结构紧凑、体积小、结构简单，流体通道旱S流线型; 具有压降损失小、流量大、可调范围宽、流量特性曲线精度高、阀芯导向面积大、抗震性好等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。
该系列调节阀可制成波纹管密封型、蒸汽夹套型、伸长型上阀盖等特殊结构。
技术参数和性能
阀本体部分标准型参数
型 式∶不平衡型阀芯
公称通径∶15~200mm （1/2"~8"）
阀芯形式∶柱塞型
流量特性∶等百分比、线性、开关
公称压力∶PN 1.6、2.5、4.0、6.3、10.0MPa、ANSI Class 150、300、600lb、
JIS 10K、20K、30K、40K
连接方式∶法兰式（RF FM凹面RTJ）; 螺纹式
焊接式【承插焊SW（DN≤50）对插焊BW（DN≥65）】
法兰标准∶GB/T9113-000; HG20592-97(HG/T20592-2009)、JB/T79-94 ; ANSI B16.5
法兰端面距∶GB/T12221-2005
阀体及阀盖材质∶WCB;WC6;LCB;CF8;CF8M;CF3;CF3M;哈氏C
阀内件材质∶0Cr18N9（304）;0Cr17Ni12Mo2（316）;00Cr17Ni14Mo2（316L）
以上+R.TFE（改性聚四氟乙烯）
以上+Stellite（堆焊司钛莱合金）

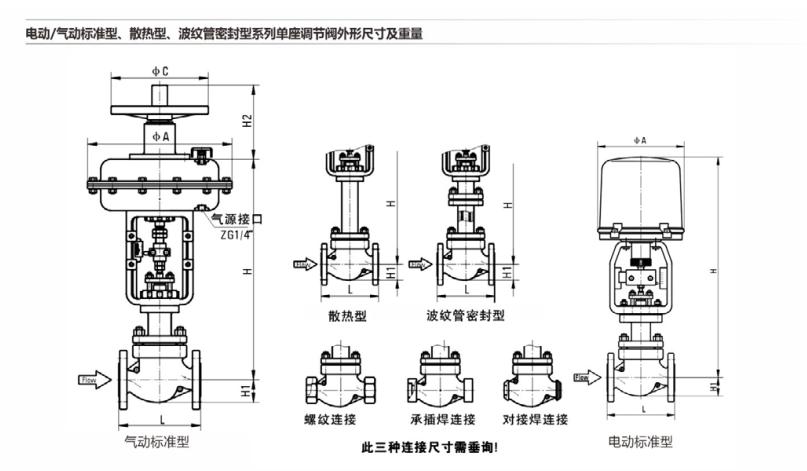

上阀盖型式∶标准型-30~+200℃ 散热型-60~+560℃

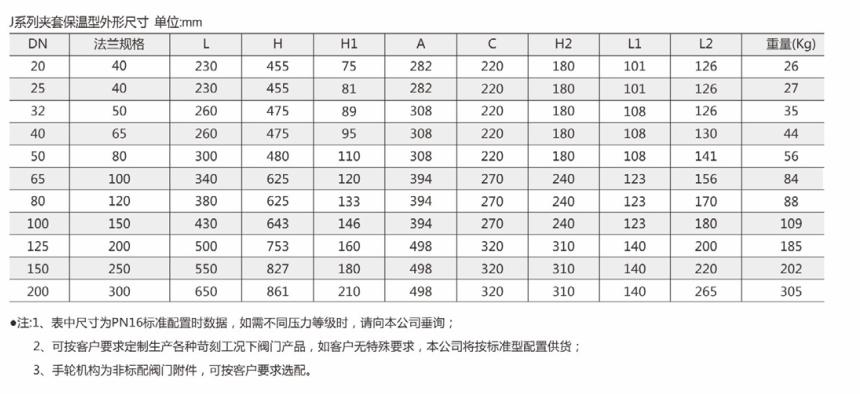

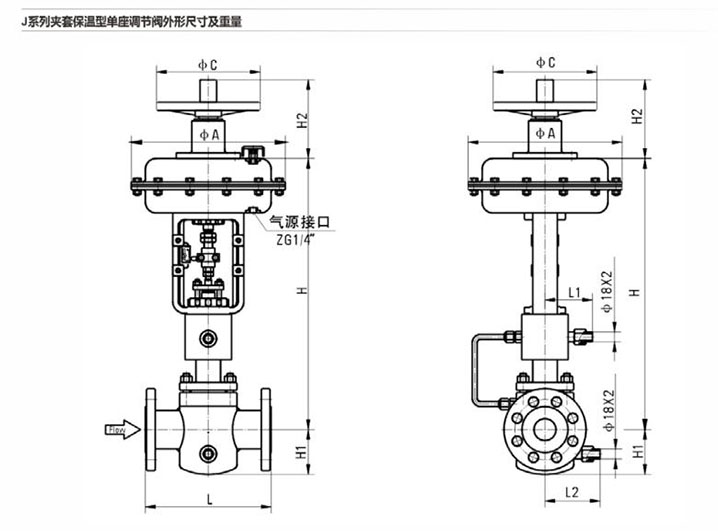

低温型-196~-45℃ 蒸汽夹套保温型
波纹管密封型

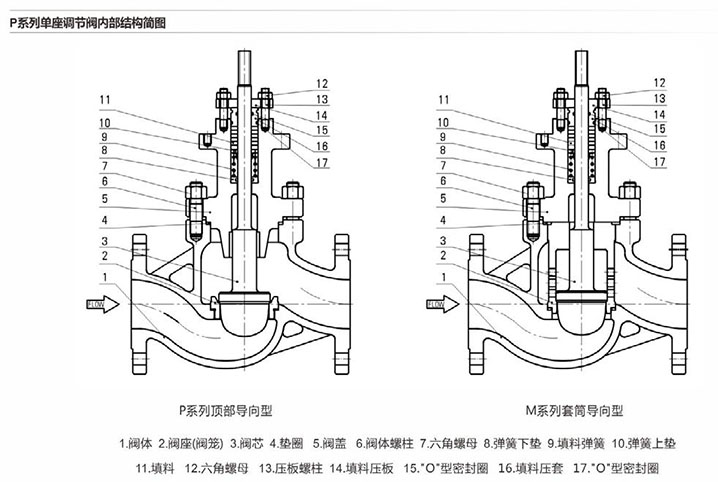

结构形式∶顶部导向型单座调节阀 ; 套筒导向型单座调节阀
填 料∶聚四氟乙烯V型填料; 改性聚四氟乙烯填料; 柔性石墨填料
其他∶1、当阀门为金属硬密封且阀座泄漏率要达到V级时，请在合同中注明;
2、若阀门可能发生空化气蚀，建议选用套筒调节阀;
3、若阀门可能产生闪蒸，建议选用缩腔型，阀芯及阀座堆焊硬质合金。
