S系列角型调节阀

S系列角型调节阀

S系列角型调节阀有顶部导向型和套筒导向型两种结构，阀体结构紧凑，体积小，结构简单;流量特性曲线精度高，阀芯导向面积大，抗震性好，是一种能适应多种苛刻工况条件的调节阀。

S系列角型调节阀更适用于高粘度，含悬浮物和颗粒状流体的场合，或用于要求直角配管的地方。

该系列调节阀可制成波纹管密封型、散热片型、加长型上阀盖等特殊结构。

技术参数和性能

阀本体部分标准型参数

型  式∶不平衡型阀芯、流体压力平衡型阀芯

公称通径∶15~200mm（1/2"~8"）

阀芯形式∶柱塞型、双密封面平衡式

流量特性∶等百分比、线性、开关

公称压力∶PN 1.6、2.5、4.0、6.3、10.0MPa

ANSI Class 150、300、60Olb

JIS 10K、20K、30K、40K

连接方式∶法兰式（RF FM凹面RTJ）;螺纹式

焊接式【承插焊SW（DN≤50）对插焊BW（DN≥65）】

法兰标准∶GB/T9113-2000

HG20592-97(HG/T20592-2009)

JB/T79-94、ANSI B16.5

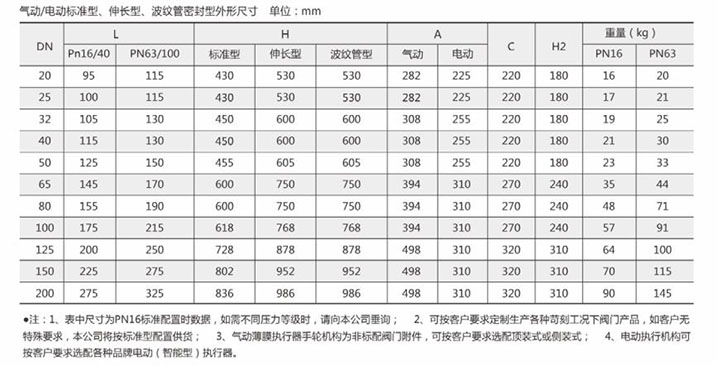

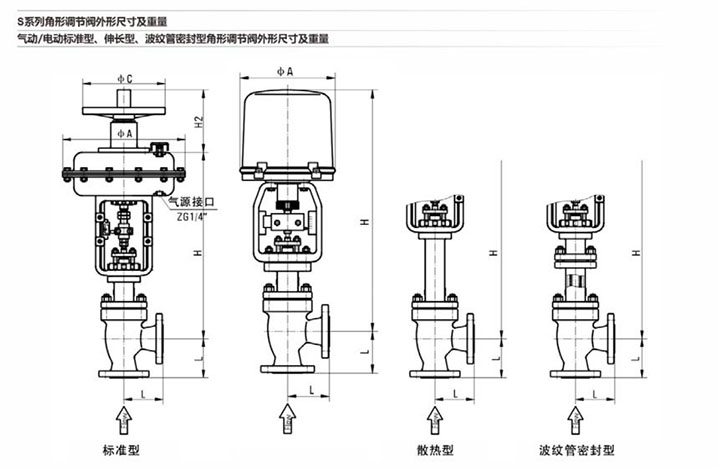

法兰端面距∶参见角型调节阀外形尺寸

阀体及阀盖材质∶WCB;WC6;LCB;CF8;CF8M; CF3;CF3M;哈氏C

阀内件材质∶0Cr18Ni9（304）;0Cr17Ni12Mo2（316）;00Cr17Ni14Mo2（316L）;

以上+R.TFE（改性聚四氟乙烯）;

以上+Stelite堆焊司钛莱合金）

上阀盖型式∶标准型-30~+200℃;  G系列散热型-60~+560℃

低温型-196~-45℃;   蒸汽夹套保温型;  波纹管密封型

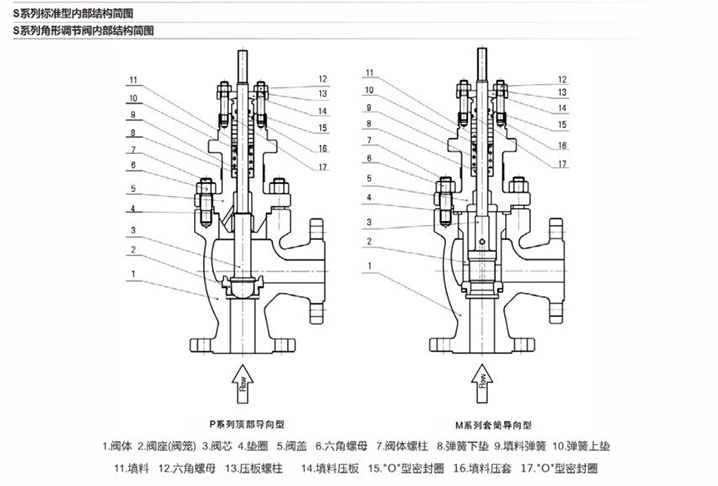

结构形式∶P系列顶部导向型角型调节阀

M系列套筒导向型角型调节阀

填  料∶聚四氟乙烯V型填料

改性聚四氟乙烯填料

柔性石墨填料

其他∶1、当阀门为金属硬密封且阀座泄漏率要达到V级时，请在合同中注明;

2、若阀门可能发生空化气蚀，建议选用套筒调节阀;

3、若阀门可能产生闪蒸，建议选用缩腔型，阀芯及阀座堆焊硬质合金。
